Beschreibung

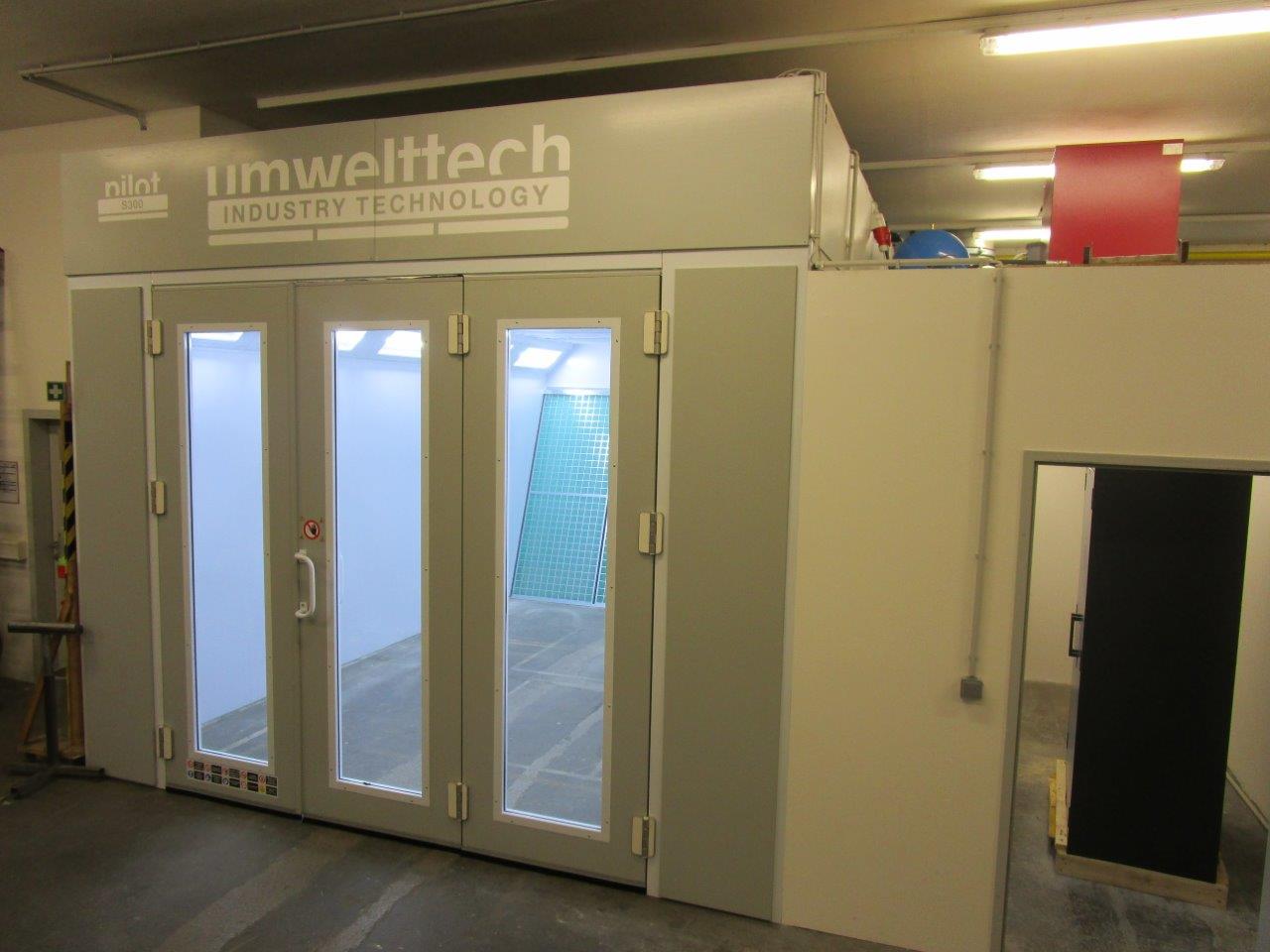

Lackier- und Trockenkabine

Außenabmessungen: Innenabmessungen:

Länge: 6,13 m 6,01 m
Breite: 4,07 m 3,95 m
Höhe: 3,50 m 2,80 m

• Zuluftleistung (freiblasend): 18.000 m³/h (20° C, 1013hPa)
• Abluftleistung (freiblasend): 18.000 m³/h (20° C, 1013hPa)
• Brennstoff: Erdgas
• Brenner: Gasflächenbrenner
• Wärmeleistung: 250 kW (-3°C / +20°C)
• Filterung: Filtermatten
• Unterkonstruktion: Betongrube
• Elektrische Leistung: 15 kW / 50 A
• Elektrischer Anschluss: 3 x 400 V + N + E 50 HZ
• Motorenleistungen: 2 x 5,5 kW
• EX-Zone: 2 (siehe „Modellrechnungen“)
• Temperatur Lackierbetrieb: 20° Celsius
• Temperatur Trockenbetrieb: 60° Celsius
• Abluftkamin: 10 m über Bodenniveau
• Abluftgeschwindigkeit: 7 – 14 m/s
• Gitterroste Punktbelastung: —-
• Luftgeschwindigkeit: 0,50 m/s
